सैन्य पेंटिंग उत्पादन लाइन साइड निकास सैन्य टैंक पेंट बूथ
Key Attributes
Product Summary
सैन्य पेंटिंग उत्पादन लाइन साइड निकास सैन्य टैंक पेंट बूथ टैंक के लिए स्प्रे बूथ के विनिर्देश मैंएनसाइड आकार9500×6500×3500 मिमी(एल × डब्ल्यू × एच)बाहरी आकार9800 × 10200 × 4900 मिमी (एल × डब्ल्यू × एच)फ्रंट / बैक डोरविद्युत रोलिंग शटर दरवाजे के आकार के माध्यम से ड्राइव करें:5000x3400;इन्सुलेशन अग्निर...
Product Details
साइड एग्जॉस्ट मिलिट्री पेंटिंग प्रोडक्शन लाइन
,टैंक बूथ मिलिट्री पेंटिंग प्रोडक्शन लाइन

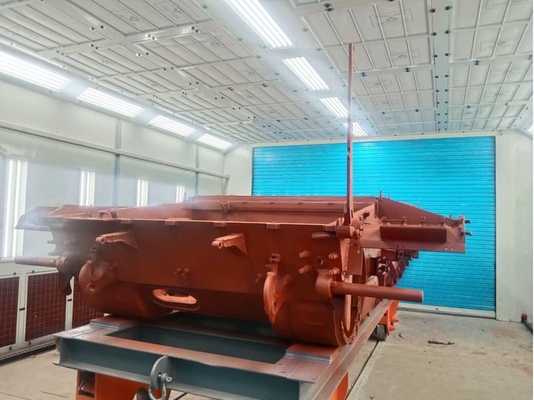

सैन्य पेंटिंग उत्पादन लाइन साइड निकास सैन्य टैंक पेंट बूथ
टैंक के लिए स्प्रे बूथ के विनिर्देश
| मैंएनसाइड आकार | 9500×6500×3500 मिमी(एल × डब्ल्यू × एच) | |||
| बाहरी आकार | 9800 × 10200 × 4900 मिमी (एल × डब्ल्यू × एच) | |||
| फ्रंट / बैक डोर | विद्युत रोलिंग शटर दरवाजे के आकार के माध्यम से ड्राइव करें:5000x3400; इन्सुलेशन अग्निरोधक सुरक्षा है डबल स्टील की त्वचा 0. 6 मिमी है। | |||
| सेवा द्वार | 2 यूनिट;800×2000mm(W×H), प्रेशर रिलेव लॉक और सर्विस डोर पर विंडो देखने के साथ। | |||
| केबिन सिस्टम | 1, इस्पात संरचना बूथ कंकाल है जिसमें अनुभाग स्टील स्टिफ़नर और समग्र बीम है, बूथ को मजबूत बनाने के लिए दीवार पैनलों में स्टील बीम के साथ। 2, दीवार पैनल: 75 मिमी रॉक ऊन इन्सुलेशन, स्टील शीट मोटाई: = 0.476 मिमी। 3, बूथ फ्रेम से बना हैजस्ती शीटइस्पात। 4, छत की दीवार पैनल: 0.8 मिमी जस्ती प्लेट। | |||
| एयर रिटर्निंग | दो तरफ दीवार निष्कर्षण | |||
| सेवन और निकास इकाई |
2,हवा का प्रवेश मार्ग: डब्लूडीएल केन्द्रापसारक प्रशंसकों का 2 सेट;इकाई शक्ति:11 किलोवाट, प्रत्येक वायु प्रवाह: 30000 वर्ग मीटर3/एच/सेट;बेल्ट ड्राइव।कुल: 60000 मी3/एच 3.एयर आउटलेट: 4-82 बेल्ट-संचालित केन्द्रापसारक प्रशंसक के 2 सेट, प्रत्येक शक्ति:11 किलोवाट;प्रत्येक एयरफ्लो: 31000m3 / h / सेट; कुल: 62000m3/एच मोटर्स सीमेंस मोटर/या एबीबी मोटर्स हैं | |||
| निकास नली | सामग्री: जस्ती चादर और निकला हुआ किनारा.8 मी स्ट्रेट डक्ट + 2 एल्बो + 2 मैनुअल डैम्पर | |||
| तापन प्रणाली | 1 गर्म पानी (भाप) हीट एक्सचेंजर का सेट, यह हीटिंग के लिए गर्म पानी के हीट एक्सचेंज डिवाइस का एक सेट गोद लेता है, और उपकरण हीट एक्सचेंजर के लिए मिलान इनलेट और आउटलेट पाइप वाल्व समूह और सोलनॉइड वाल्व गर्म पानी के पाइप ग्राहक द्वारा स्वयं निहित होते हैं। | |||
| फ़िल्टर सिस्टम | प्राथमिक फिल्टर, उच्च छतदक्षता फिल्टर।तल फाइबर ग्लास फिल्टर, निकास: फाइबर ग्लास प्लस सक्रिय कार्बन | |||
| 3डी लिफ्ट | प्रत्येक पक्ष में प्रत्येक एक पीसी लिफ्ट है।बिजली से चलने वाली गाड़ी। | |||
| प्रकाश की व्यवस्था | कोण छत: 12 समूह × 4 पीसी = 48 पीसी, 18 डब्ल्यू,एलईडी लैंप: शीर्ष मिडल लाइट: 6 समूह × 4 पीसी = 24 पीसी, 18W, एलईडी लैंप साइड: 12 समूह × 2 पीसी = 24 पीसी, 18W, एलईडी लैंप 800LUX | |||
नियंत्रण प्रणाली
| पीएलसी नियंत्रण।वीएफडी इन्वर्टरनियंत्रण (चीनी ब्रांड)।छिड़काव, लगातार ते, एमपी।छिड़काव, पकाना, पूर्व निर्धारित समय, प्रकाश व्यवस्था, विफलता सूचक;तापमान संकेतक;आपातकालीन बंद;टाइमर।तापमान सुरक्षा उपकरण, आदि। | |||
| अग्निरक्षण प्रणाली | शुष्क पाउडर बुझाने की कल 15 इकाइयाँ।स्मोक टेस्ट सेंसर।उच्च तापमान सीमा अलार्म | |||
| खाली हवा की गति | ≥0.27m/s | उच्चतम तापमान | 80℃ | |
| शक्ति | 380 वी / 3 पीएच / 50 हर्ट्ज | कुल शक्ति | 48 किलोवाट | |
डिजाइन का आधार
एक।पेंटिंग करते समय ईंधन हीटिंग, ड्राई पेंट धुंध उपचार
बी।सुखाने के दौरान ईंधन गर्म करना
सी, बूथ के अंदर काम करने की स्थिति: पेंटिंग का तापमान 15 से 25 ℃ है, डिजाइन तापमान सामान्य तापमान के भीतर 80 ℃ तक समायोज्य है, और यह सुनिश्चित करता है कि तापमान 30 मिनट के भीतर 20 ℃ से 80 ℃ तक बढ़ जाएगा।ऑपरेटिंग क्षेत्र में तापमान एकरूपता ±10 ℃ है।
हमारे बारे में:
JingzhongJing (JZJ) समूह की कंपनी 1999 में स्थापित की गई थी, अब यह एक बड़ी व्यापक कंपनी है जो
डिजाइन, निर्माण, बिक्री, पूर्व-उपचार, पेंटिंग लाइनों और निकास गैस के लिए सेवा में विशेषज्ञता
उपचार उपकरण।
मुख्य उत्पाद:
स्प्रे बूथ/तैयारी कक्ष/कार/बस/ट्रक/ट्रेन/नाव/विमान ect के लिए जल परीक्षण लाइन; रेत विस्फोट
कक्ष/शॉट ब्लास्टिंग कक्ष/पावर कोटिंग/पेंटिंग लाइन, निकास गैस (सभी प्रकार के लिए वोक्स उपचार उपकरण)
उद्योग उत्पाद ect के।
दो उत्पादन आधार:
चाइना साउथ प्रोड्यूस बेस (गुआंगज़ौ में, 1999 से)
चाइना नॉर्थ प्रोड्यूस बेस (Jiangsu, 2007 से)
हमारे कुछ प्रोजेक्ट।
----------------------------------------अक्सर पूछे जाने वाले प्रश्न----------- --------------------------------
क्या आप व्यापार कंपनी या निर्माता हैं?
हम निर्यात लाइसेंस के साथ निर्माता हैं। हमारे पास गुआंगज़ौ और जियांग्सू, चीन में दो कारखाने हैं।
हम कैसे सहयोग कर सकते हैं?
हम कैसे सहयोग कर सकते हैं?
1. मुख्य परियोजना चालू करें:
हमारी कंपनी आपको उत्पादन लाइन desing, निर्माण, स्थापना करने में मदद करने के लिए जिम्मेदार होगी,
डिबगिंग और आपके कार्मिक प्रशिक्षण कार्य, साथ ही हम आपको आपके लिए वन-स्टॉप सेवा प्रदान करेंगे
उत्पादन सुविधाओं की खरीद।
2. उपकरण आपूर्ति:
हमारी कंपनी आपको न केवल उपकरण प्रदान करेगी, बल्कि आपको ऑनसाइट इंस्टॉलेशन भी प्रदान करेगी
निर्देश और मार्गदर्शन भी।
3. अन्य सहयोग शैली।
लचीला रहें और चर्चा करें।
